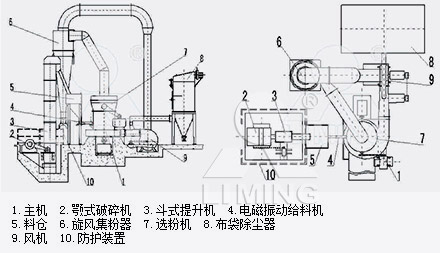

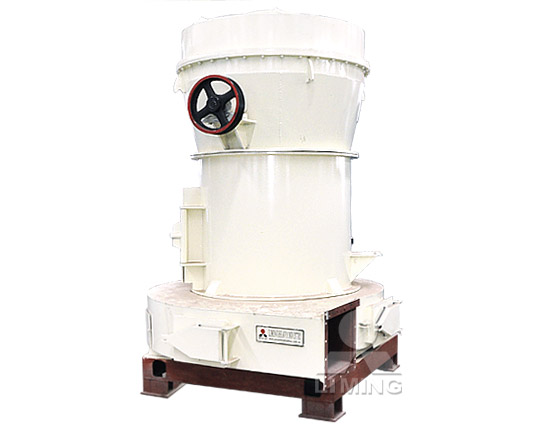

高壓懸輥磨整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、斗式提升機、電磁振動給料機、電控系統等組成。

當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保障磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
